MySQL 事务隔离的底层实现

MySQL 应该是我们平时开发中用的最多的中间件了。它的 SQL 功能非常强大，一条简单的 SQL 语句背后，隐含了很多复杂而巧妙的设计思想。

本文主要分享 MySQL 中一个重要且巧妙的底层实现：事务的隔离性，这其中涉及到了 MySQL 的三大日志之一 undo log。

首先，先来看一下 MySQL 的基础架构。

基础架构

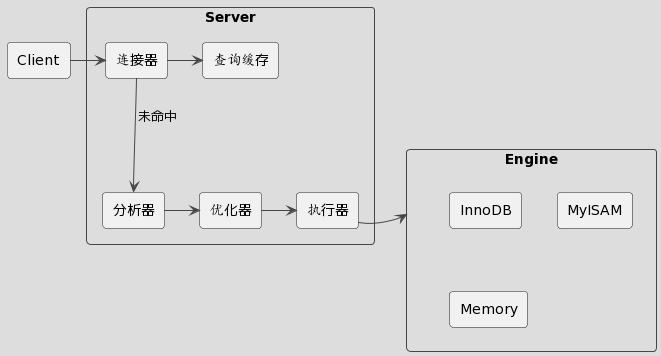

MySQL 整体架构如下所示，主要包含两大组件：server 层和存储引擎层。

server 层又包含多个组件，负责 SQL 的检查和解析，所有跨存储引擎的功能都在这一层实现。

• 连接器：管理客户端连接，权限校验等
• 分析器：词法和语法分析
• 优化器：选择索引，生成执行计划
• 执行器：调用存储引擎接口来读写数据

存储引擎层是实际的数据存取层，这一层已经没有 SQL 的概念了。引擎层是插件式的，可以接入多种不同的引擎。

总结来说就是，经过 server 层的检测和 SQL 解析后，由执行器调用具体的存储引擎接口来完成数据读写。

什么是事务隔离

事务，是我们使用 MySQL 过程中经常听到的词了，也是 MySQL 最为亮点的设计之一了。事务有 ACID 四大特性，这里主要以 MySQL 默认隔离级别 REPEATABLE READ（可重复读）来分享下隔离性的底层实现机制。

可重复读：在同一个事务内，多次读取相同数据时，结果保持一致，期间其他事务提交的更改对当前事务不可见。

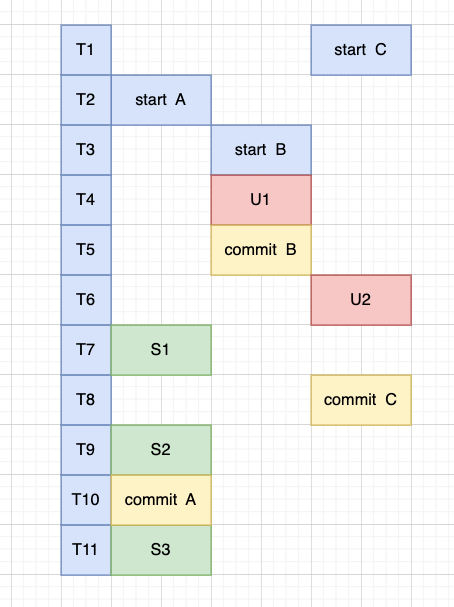

来看下一个例子。假设有一张 account 表存储用户余额，有两个字段 user_id 和 money，初始时有一条 user_id = 1 && money = 100 的记录。下图的 S1 和 S2 都表示同一条查询语句，U1 和 U2 都表示同一条更新语句，sql 如下：

select money from account where user_id = 1;

update account set money = money + 100 where user_id = 1;

分析下 S1 的取值，先给出结论：S1 = 100，可以从两个角度来看：

1. S1 查询时事务 A 还未提交，S1 得到的结果应该和事务 A 刚启动时是一样的，即初值 100；
2. S1 如果能看到 U1 的变更，即读取到了事务 B 提交的数据，这种情况属于不可重复读；S1 如果能看到 U2 的变更，即读取到了事务 C 未提交的数据，这种情况属于脏读。而可重复读级别可以避免脏读和不可重复读。

S2 的分析同 S1，结果也为 100；S3 是在事务 A 提交后，能看到 U1 和 U2 的变更，结果为 300。

MVCC 机制

事务 A 读取到的值是 100，事务 B 在 U1 变更后读取到的值为 200，事务 C 在 U2 变更后读取到的值为 300，就好像这一行数据有三个版本，三个事务能分别读取到对应的版本。

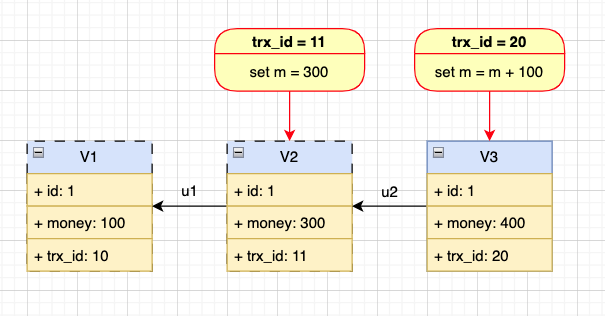

的确，在 MySQL 里面每一行记录是可以存在有多个版本的，每次变更都会重新生成一个新的版本，同时记录下此次变更所属的事务 ID，如下图所示：

在具体实现上，MySQL 是通过 undo log 机制来模拟出多个版本的，上图的箭头 u1 和 u2 就是指的 undo log。

u1 和 u2 记录的内容可以分别理解为： 将 300 改为 100，将 400 改为 300，然后当前 V3 的 400 再通过 u2 和 u1 的回溯就能得到 V1 的 100 了。

也就是说，V1 和 V2 并不是真实存在的，而是 V3 通过真实存在的 u1 和 u2 来回溯模拟出来的。

这一机制，就是 MySQL 中经典的 MVCC 机制（多版本并发控制）。

一致性视图

有了 undo log，每行记录就可以从当前版本回溯到之前的任意版本了，那么每个事务又是如何确定自己应该回溯到具体哪个版本呢？这里就要引入一致性视图（read-view）的概念了。

在可重复读隔离级别下，视图是在事务启动时创建的，整个事务期间都使用该视图，即视图在整个事务内都是静态的不变的。

• 每个事务对应一个数组，保存着该事务启动时正在活跃的事务 ID，即仍在运行未提交的事务
• 低水位：上述数组里面最小的事务 ID
• 高水位：当前系统创建过的事务 ID 的最大值加 1，即应该给下一个事务分配的 ID，注意不是数组里面最大的事务 ID

数据可见性规则

视图数组加上高低水位，就把每行记录的多个版本分成了三个区间，每个区间内的数据版本对于当前事务是否可见的规则并不相同，具体如下：

• 若数据版本的 trx_id 小于低水位，表明该版本是由当前事务启动前的其他事务生成的，并且一定提交了的，故可见（规则 1）
• 若版本的 trx_id 大于或等于高水位，表明该版本是由当前事务启动后的事务生成的，不管提交与否，一定不可见（规则 2）
• 若版本的 trx_id 位于高低水位之间，分两种情况
  • 版本的 trx_id 在数组里面，表明该版本是由当前事务启动时正活跃的事务生成的，不管提交与否，一定不可见（规则 3）
  • 版本的 trx_id 不在数组里面，表明该版本是由当前事务启动前的其他事务生成的，且一定提交了，故可见（规则 4）

从记录的当前版本出发，一直回溯到第一个可见的版本，就是当前事务应该看到的记录的版本。

我们还是用刚才演示可重复读的例子，利用可见性规则来分析下 S1、S2 和 S3 的取值。

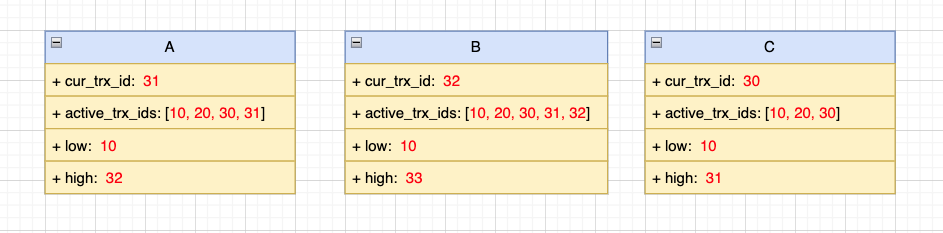

不妨假设事务 A、B、C 的事务 ID 分别为 31、32、30，有两个 ID 分别为 10、20 的活跃事务贯穿于整个期间，user_id = 1 的记录是由先前已提交的 ID 为 5 的事务创建的，则 A、B、C 的一致性视图如下所示：

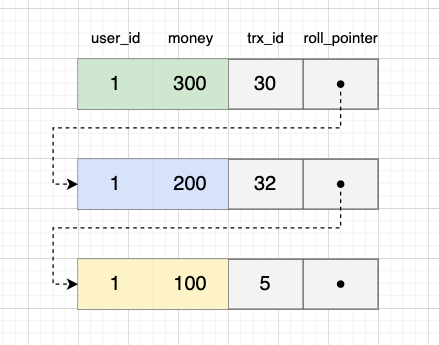

在 S1 查询前，已经有了 U1 和 U2 两次变更，则 user_id = 1 的记录当前存在有三个版本了：

S1 的取值分析过程如下：

• 当前版本 money = 300，trx_id 位于事务 A 的高低水位间，且在 A 的数组中，符合规则 3，不可见，往前找
• money = 200 的版本，trx_id 等于高水位，符合规则 2，不可见，继续往前找
• money = 100 的版本，trx_id 小于低水位，符合规则 1，可见，故 S1 取值为 100

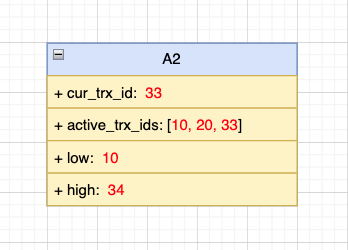

S2 的分析同 S1。S3 查询时，事务 A 已提交，S3 单次查询也是个新事务，假设新事务 ID 为 33，视图如下所示：

S3 的取值分析过程如下：

• 当前版本 money = 300，trx_id 位于事务 A2 的高低水位间，且不在 A2 的数组中，符合规则 4，可见，故 S3 取值为 300
